拼板与板材
攒边打槽装板
cuánbiān dǎcáo zhuāngbǎn
攒边打槽装板是什么？桌面、柜门的框板结构图解
攒边 · 攒框装板
中式家具的桌面、柜门、柜帮，几乎都是同一个做法：一副结实的边框，中间浮着一块薄板。
这就是攒边打槽装板：攒边、打槽、装板。既省好料，又让板心随季节伸缩而不开裂。
- 拼音
- cuánbiān dǎcáo zhuāngbǎn
- 连接
- 边框与板心
- 常见于
- 桌案面、柜门、柜帮、椅盘
- 关键部位
- 格角边框 · 槽口 · 边簧 · 穿带
结构原理
攒框
两根大边、两根抹头在转角用格角榫攒成框，面上只见斜线。大边凿眼，抹头出榫。
槽口嵌边簧
框内侧打槽，板心四周刨出榫舌，也叫边簧，装进槽里。
不用胶，留余地
板心装入无需用鳔或钉，也不挤紧，留有伸缩余地，以容纳木板因气候、湿度变化产生的胀缩。板心底下按面积用一根或数根穿带，穿带滑入燕尾槽后出榫与大边结合。
制作步骤
步骤 1大边打槽
大边内侧打槽，并凿接抹头的眼。
步骤 2抹头出榫
抹头格角，做出榫头。
步骤 3板心起边簧
板心四边刨出榫舌。
步骤 4加穿带
板心底下加穿带，两端出榫入大边。
步骤 5装板
边簧入槽，不用胶。
步骤 6留余地
板心可随季节伸缩，四角只见格角线。
常见变体
面板装在拦水线下
面框起拦水线，板心装在其下。
椅盘
椅盘同样攒边，中间可做软屉。
馆藏实例

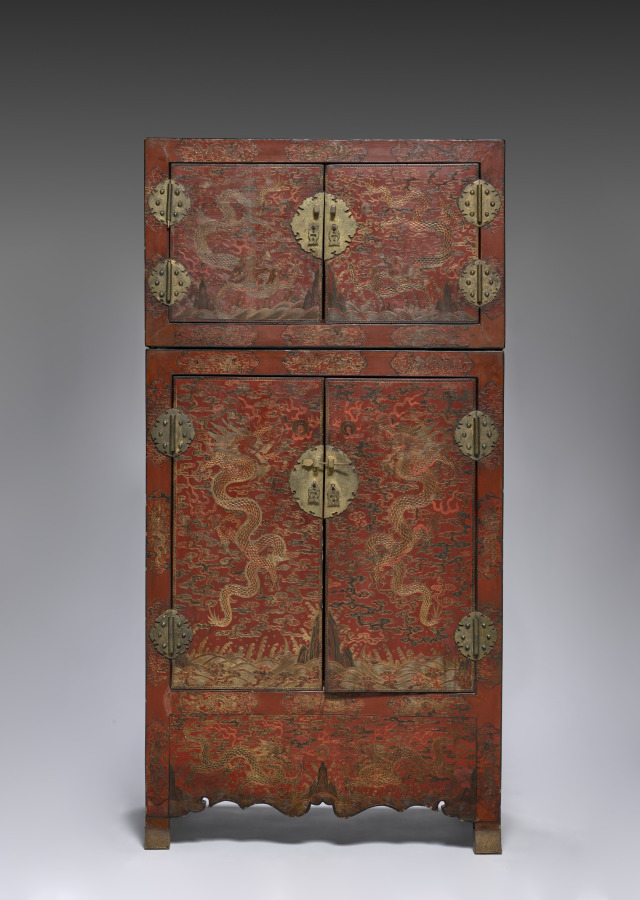

克利夫兰艺术博物馆
明尼阿波利斯美术馆
相关榫卯
常见问题
什么是攒边打槽装板？
格角攒框、框内打槽、装入四周带边簧的板心，是中式家具最常用的框板做法。
板心为什么不粘？
让板心随湿度胀缩，不致开裂。
靠什么不翘？
板心下的穿带，两端出榫入大边。
